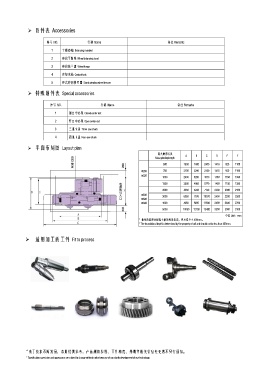

Page 11 - 数控外圆磨床综合样本

¾ 附件表 Accessories

序号 NO. 名称 Name 备注Remarks
1 平衡心轴 Balancing mandrel

2 砂轮平衡架 Wheel balancing stand
3 砂轮法兰盘 Wheel flange
4 冷却水箱 Coolant tank
5 座式砂轮修整器 Stand grinding wheel dresser

¾ 特殊附件表 Special accessories

序号 NO. 名称 Name 备注Remarks

1 闭口中心架 Closed center rest
2 开口中心架 Open center rest
3 三爪卡盘 Three-jaw chuck
4 四爪卡盘 Four-jaw chuck

¾ 平面布局图 Layout plan
最大磨削长度 A B C D E F
Max. grinding length
500 1500 1800 2400 1415 920 1100
Φ200 750 2100 2290 3150 1415 920 1100
Φ320
1000 2800 3200 4370 1450 1150 1350
1500 3500 4060 5720 1450 1150 1350
2000 4230 5230 7150 2200 2000 2100
Φ500 3000 6030 7070 10070 2400 2200 2300
Φ630
Φ800 4000 8050 9200 11500 2800 2600 2700
5000 10080 12100 13400 3200 3000 3100
单位 Unit：mm
* 地基的深度应根据土壤的性质决定，但不得少于400mm。
* The foundational depth is determined by the property of soil and should not be less than 400mm.

¾ 适用加工的工件 Fit to process

*由于技术不断发展，本册仅供参考，产品规格参数、工作精度、外观等相关信息变更恕不另行通知。
* Specifications,precision and appearance are subject to change without notice because of constantly development of our technology.
